1.1产品名称：

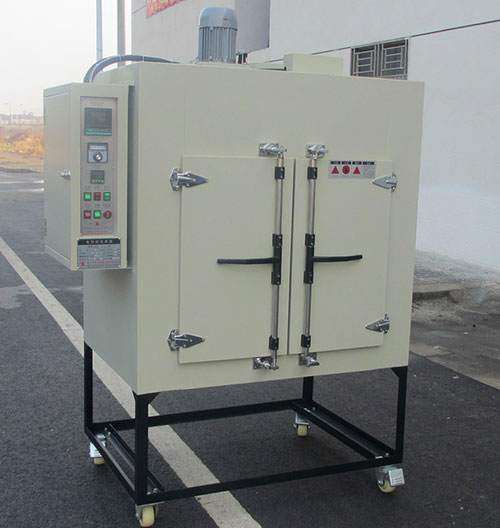

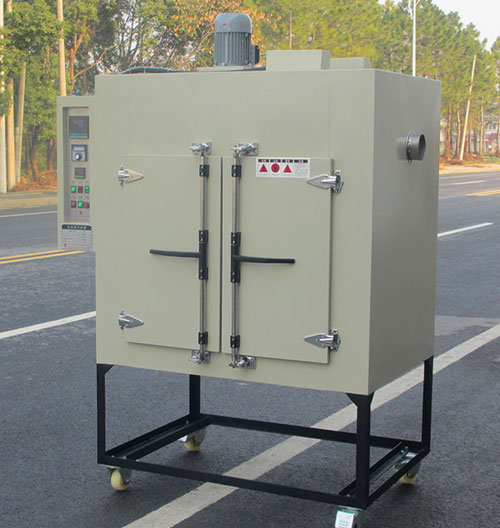

精密热风循环烘箱

1.2产品型号：

WX881-TG系列

型号

电压

 V

控温

精度

工作尺寸 （mm）

深D  宽W  高H

外形尺寸（mm）大约

深D  宽W  高H

升温功率

     ＫＷ

WX881-TG

380

±1℃

D700×W800×H900

D900×W1200×H1350

      6

箱体内部均分4层    配有4块托盘  可抽取

最高温度：

本设备限制最高温度为：250 ℃

常用温度：

客户常用温度：RT+20~170 ℃

保温性能：

炉内达到230，外壁温度不超过20℃（室温+25℃）

测 试 点：

距内胆材料至少80  毫米，门至少 80 毫米

测试时间：

到达设定温度（恒温状态）后   10  分钟

温度均温性

在设定100℃ 空载进行测试时，温差公差为 ±2度

3.4运行噪音：≤75db; 以上指标均在常压、空载条件情况下，距箱体内壁1/6空间内测试；

机台结构：

采用两侧风道和顶部风道循环结合,双开门 ，门扣采用双摇杆拉手固定，美观、实用门边采用高温发泡硅胶密封条，密封。底部脚轮固定。

内壁材质：

采用1.2mm厚度sus304镜面不锈钢板 钢板板金折弯加工，部分背后做槽型加强，避免受热变形鼓起。

风道材料：

采用1.0mm厚度sus304镜面不锈钢板 钢板穿梅花型孔，板金折弯固定。

外部材质：

外部采用1.2mm厚度A3冷扎碳钢板，经防锈处理烤漆，颜色（米白色）

进气孔  ：

开设在箱体底部 孔径60mm

排气孔  ：

开设在箱体顶部  孔径60mm 可调节

增强固架：

采用3#角钢和4角钢，部分采用槽型加强板金焊接。

保温材质：

120K级高密度硅酸铝纤维填充，保温层厚度为100mm, 门厚100mm

热风循环：

采用强压水平循环运风，水平风送风。

离心风轮：

长轴烘箱电动机离心风叶，防震自散热。

风机功率：

风机功率：1100W/380V一台。

控制箱：

采用一体式控制箱，安装在箱体侧面。

控温方式：

采用交流接触器与SSR固态继电器联合控制，控温精准,

温控装置：

诚能7512型LED／智能／数显／温控仪，控温精度±1℃，带PID调节，自动控温恒温。

风、热互锁

先鼓风.后加热，不开启鼓风，加热不工作。（电路自动连接）

二次限温保护

采用独立式正泰电子式温度调节仪，配K分度传感器一只

定时装置：

 JSS48B型 双数显继电器 0.01秒-9999小时定时仪表。（恒温时间可任意调节）

测温装置：

1支K分度 电阻温度传感装置，测温精确感应棒±0.5%。

保护装置：

剩余电流动作断路器、超温保护、电机过载保护、接地保护、小信号电源保护。

报警装置：

恒温结束报警、超温报警、电机过载报警。

显示装置：

选用ＬＥＤ数显温控仪。

加热元件

采用304不锈钢远红外W型加热管。连续使用寿命可达5万-6万小时。

数量功率

2ＫＷ/件，总3件加热总功率6 ＫＷ，安装在顶部风道内。

7.1 环境条件：温度 5～40℃；湿度 ≤85%R.H；

7.2 电    源：AC380V 3P 50HZ。三相五线制。

7.3无强烈振动，无强磁场影响，无腐蚀性气体；

7.4气压：86～106Kpa；

7.5箱体周围应留有500mm的空间供产品安装、维修使用；
